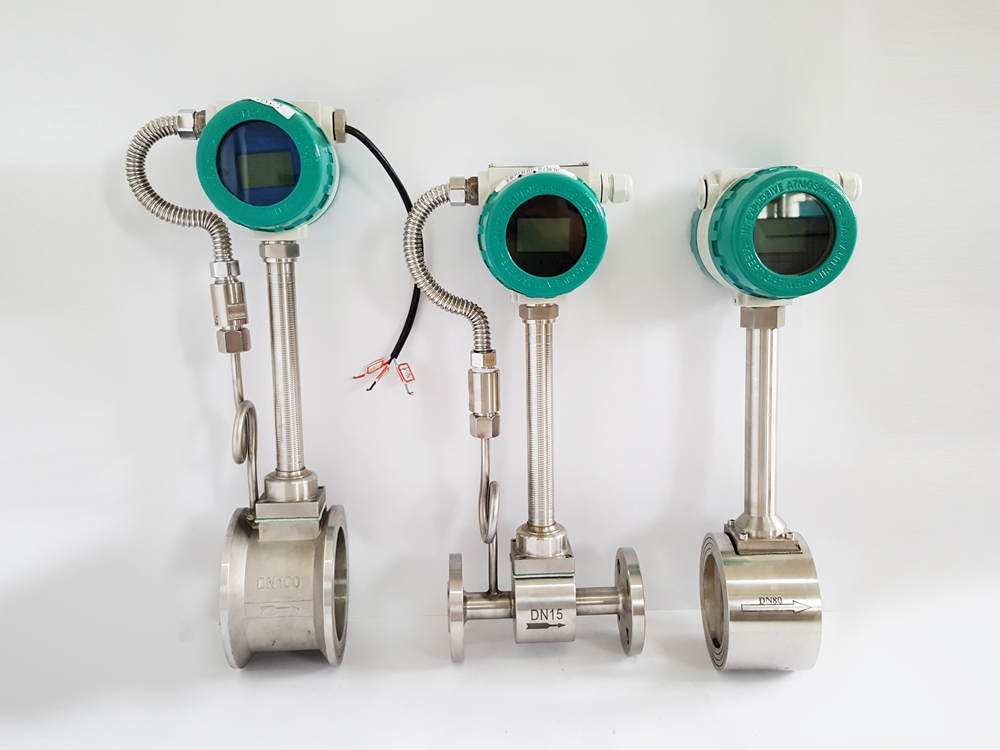

天然氣適合渦街流量計，渦街流量計適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 的計量和控制。但是如何選擇合適的渦街流量計適合自己的工況條件嗎？
首先了解一下，渦街流量計的一些技術指標，為選擇合適的渦街流量計型號做準備。
|
公稱通徑 |
15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
|
介質溫度(℃) |
壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
*度 |
±1%R，±1.5%R；插入式：±2.5%R， |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |
一、天然氣流量計流量范圍和口徑的確定
渦街天然氣流量計口徑的選擇，根據流量范圍來確定。不同口徑渦街流量儀表的測量范圍是不一樣的。即使同一口徑流量表，用于不同介質時，它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。（測量計算公式較復雜，可聯系經驗豐富客服為您進行計算）
通過計算如果有兩種口徑都可滿足要求，為了提高測量效果、降低造價，應選用口徑較小的表。應該注意的是，盡可能使常用量處在流量范圍上限的1/2～2/3。
|
儀表口徑 (mm) |
液體 |
氣體 |
||
|
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
|
|
15 |
0.3～5 |
35～600 |
2.2～20 |
260～2000 |
|
20 |
0.6～10 |
29～420 |
4～36 |
210～1900 |
|
25 |
1.2～16 |
25～336 |
8.8～55 |
190～1140 |
|
32 |
1.8～20 |
18～264 |
10～150 |
156～1080 |
|
40 |
2～40 |
10～200 |
27～205 |
140～1040 |
|
50 |
3～60 |
8～160 |
35～380 |
94～1020 |
|
65 |
4～85 |
6～120 |
35～800 |
94～940 |
|
80 |
6.5～130 |
4.1～82 |
86～1100 |
55～690 |
|
100 |
12～220 |
4.7～69 |
133～1700 |
42～536 |
|
125 |
15～350 |
3.2～57 |
150～2000 |
38～475 |
|
150 |
20～450 |
2.8～43 |
347～4000 |
33～380 |
|
200 |
45～800 |
2～31 |
560～8000 |
22～315 |
|
250 |
65～1250 |
1.5～25 |
890～11000 |
18～221 |
|
300 |
95～2000 |
1.2～24 |
1360～18000 |
16～213 |
|
(300) |
100～1500 |
5.5～87 |
1560～15600 |
85～880 |
|
(400) |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
(500) |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
(600) |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
(800) |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
(1000) |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
>(1000) |
協議 |
|
協議 |
|
二、根據上面的方法和表格，選出適合自己的渦街流量計型號。但是在選擇之后，安裝上需要注意以下幾點：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
